供熱計量IC卡預付費管理系統

 圖一（熱用戶端組建示意圖）      圖二（IC卡預收費系統組建示意圖）

 1、前言

為了保證供熱單位的回款及時性、避免能源供需雙方的計量糾紛，減少矛盾，讓用熱單位明明白白消費。我公司自主研發了供熱計量IC卡預收費管理系統，在蒸汽計量、天然氣計量、用水計量、城市供熱計量等相關行業領域得到廣泛應用,受到客戶一致好評，創造了良好的經濟和社會效益。

本系統IC卡控制器采用非接觸式射頻卡，保密性更好、安全便捷。本系統由供熱單位中心端客戶收費及查詢系統、中心端遠程數據監控系統、客戶端現場計量控制箱、客戶端現場計量?jī)x表、客戶端閥門控制系統組成。

2、 系統架構

　 IC卡（非接觸式）預付費計量系統由中心站客戶收費及查詢系統、中心站遠程數據監控系統、短信平臺、客戶端計量控制系統、客戶端現場流量計、客戶端閥門控制系統等組成。

 1.中心站客戶收費及查詢系統包括收費微機、客戶發卡及查詢機、客戶收費查詢軟件。

    上位機軟件功能包括：

（1）開戶發卡、充值、查詢、用戶信息等基本功能。

（2）補卡、擦除功能。

（3）具有設定熱量/流量單位功能。

（4）工業用戶和民用用戶購汽單價設置功能。

（5）充值歷史記錄查詢功能。

（6）設置網絡識別碼功能。

（7）數據加密功能。

（8）結算報表打印功能。

2）.中心站遠程數據監控系統

   IC卡（非接觸式）預付費流量計量系統預留多種網絡接口，可以直接通過其RS485、RS232C、GPRS/CDMA等方式組網或直接切入現有遠程熱網管理系統，從而實現遠端貿結算功能。

熱網系統可實時顯示用戶的各種運行數據；如壓力、溫度、頻率、密度、瞬時流量（熱量）、累積流量（熱量）、余額、閥門的狀態等。

3）．中心站遠程數據監控系統短信平臺

熱網遠程管理系統實行統一架構短信平臺，由監控中心統一管理既是實施，此平臺具有系統運行數據超限、參數變化、貿易金額余量、閥門狀態等實時告知業務。系統通過設置關聯負責人電話號碼，第一時間告知管理人員現場特殊狀況，能有效的避免不必要的損失及告知用汽單位在余額不足時應及時交費。

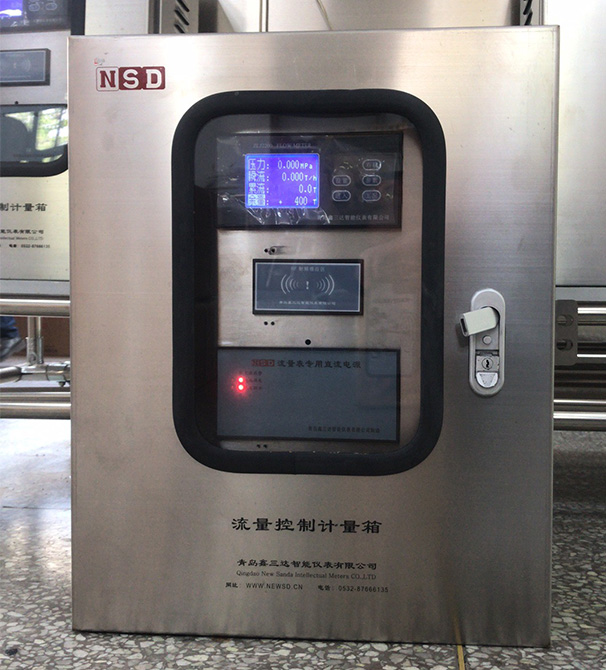

4）．客戶端計量監控系統及流量計

預付費計量控制系統由智能流量顯示控制儀及射頻IC卡讀寫單元組成，摒棄傳統單一溫度、壓力、流量檢測功能，融合控制單元，實現多任務工作，所組成的一體化計量箱承擔著數據采集、存儲、顯示、通訊、打印、控制等功能。

    計量控制箱特殊特點：

（1）采用非接觸式IC卡作為輸入介質，安全可靠、操作簡單。

（2）壁掛式設計結構緊湊安裝方便。

（3）大屏幕液晶顯示，信息量大，顯示直觀。

（4）數據動態加密，實現一表一卡。

（5）遠端數據報警上傳功能。

（6）增加網絡識別地址碼功能。

（7）具有充值提示，余額顯示及上傳功能。

（8）具有開關量輸出及模擬量輸出功能。

（9）提供多種接口方式，方便用戶快速組網。

（9）專業的儀表專用后備電源配置，保證用戶72小時以上使用。

（10）25種工作方式用戶選擇，可以接入頻率、差壓、模擬電流等各種傳感器信號。

5）． 客戶端閥門控制系統

   現場閥門采用高性能電動球閥，具有意外斷電閥門開關狀態不變化，防止意外關閉閥門引起雙方糾紛。接受上位機下達的余額不足關閉閥門指令。閥門可根據現場實際需要對壓力、溫度、介質等原因進行選擇,可選擇遠程控制或自動控制閥門。

圖三（設置熱用戶開戶信息）              圖四（設置管理人員權限）

圖五（設置汽價費率）                   圖六（用戶充值管理）
